100 Мбит/с, по радио каналу «точка-точка» Бюджетным способом
Инженерами компании ИМК реализован проект по построению резервного канала связи с пропускной способностью 100 Мбит/с.
Технические характеристики канала:
Частота использования Rx 2412 Tx 2462
Полоса излучения 20 Мгц на канал
Среда доступа FDD
Тип канала, синхронный.
В качестве активных устройств использовалось оборудование РЭС «РАПИРА» H/S. Устройство выполнено в алюминиевом корпусе, и имеет на борту два радиоблока. Оба радиоблока, экранированные между собой. Для минимизации взаимных помех. По отдельному заказу, на каждый приемник может быть изготовлен керамический шести резонаторный фильтр с полосой пропускания 22 МГц. С использованием фильтра, можно минимизировать разнос между каналами до 20 Мгц.

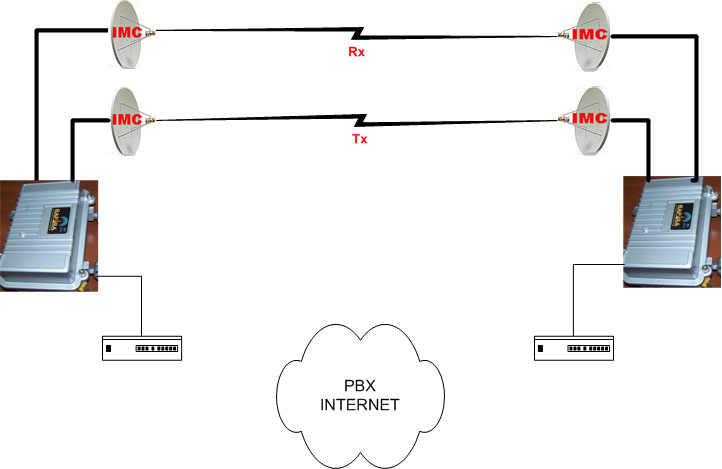

Схема сети

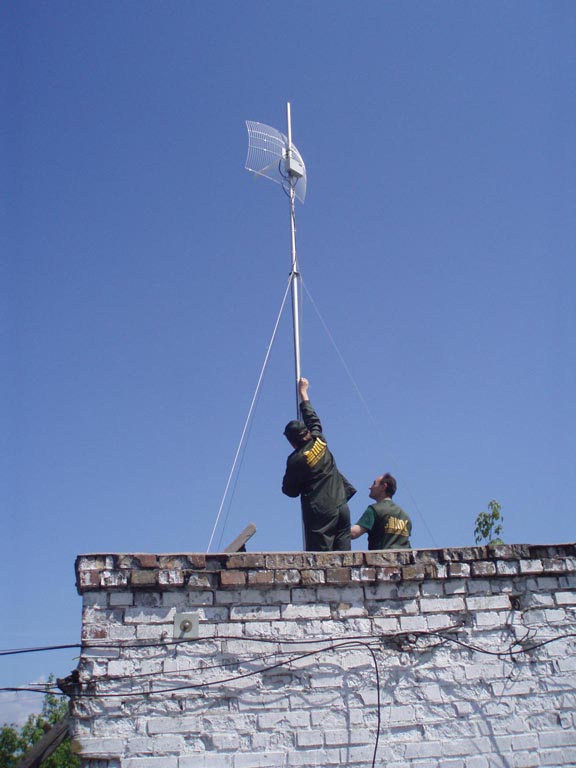

При построении канала использовались прямофокусные антенны. Выбор на такие антенны пал по причине, отсутствия боковых и задних лепестков, а так же узконаправленности луча излучения.
Антенны были использованы Украинского производителя, компании http://www.antennaua.com/ http://www.visatua.com/
После, чего было выполнено заземление согласно «ГОСТ 464-79 (ІЕК, ІЕС) Заземления для стационарных установок проводной связи, радиорелейных станций, радиотрансляционных узлов проводного вещания и антенн систем коллективного приема телевидения.»
